一種用于室內變電站GIS組合電器設備安裝的防塵潔凈棚(高效過濾器,風淋室)

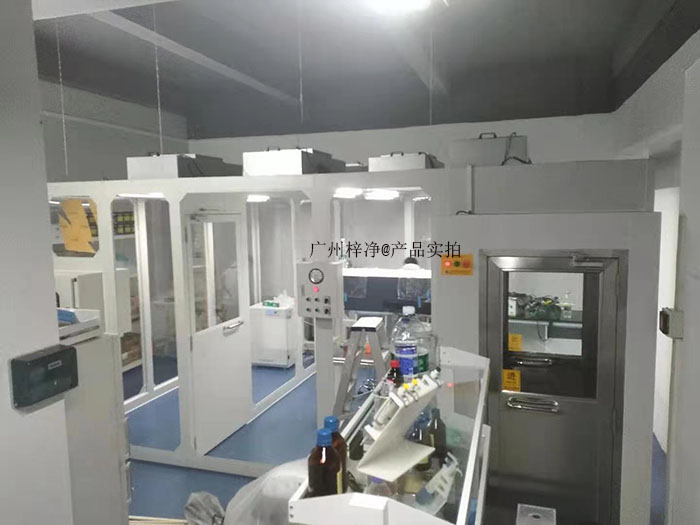

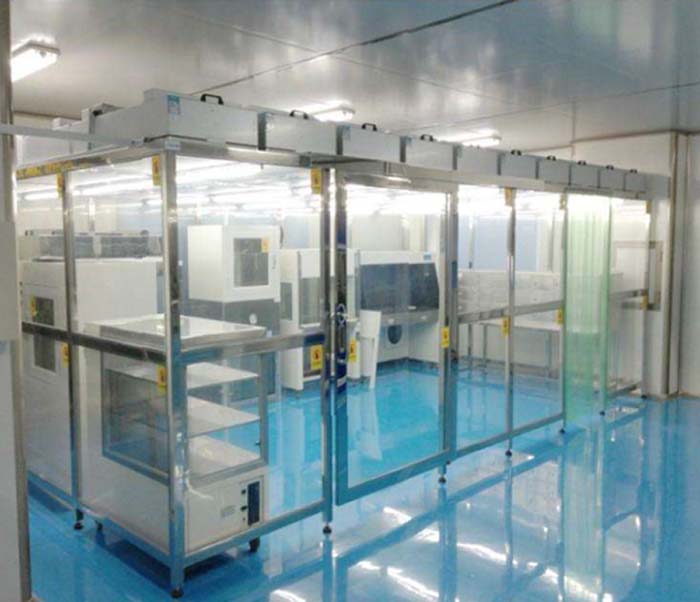

一種用于室內變電站GIS組合電器設備安裝的防塵潔凈棚主要除塵過濾配有高效過濾器、FFU風機過濾單元、初效過濾器、中效過濾器、風淋室等等。
技術領域
本實用新型屬于電力設備技術領域，具體涉及一種用于室內變電站GIS組合電器設備安裝的防塵潔凈棚。

背景技術
隨著輸變電技術的快速發展，GIS組合電器設備得到了越來越廣泛的應用，GIS組合電器設備的安裝環境作為GIS組合電器設備施工質量控制中的重要因素，其安裝環境質量的好壞直接影響到GIS組合電器設備日后的運行穩定與質量安全。根據GB 50147-2010《電氣裝置安裝工程高壓電氣施工及驗收規范》和GB 50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》規定，室內GIS組合電器設備安裝環境要求空氣潔凈度應達到百萬級，溫濕度要符合規程規范要求。然而，變電站施工現場的環境情況比較復雜，設備大小結構不同，現場施工環境條件很難滿足GIS組合電器設備安裝的環境要求。

目前，廣泛采用的GIS組合電器設備安裝環境的保障措施，大多數處理方法較為簡單，通常僅在安裝部位覆以塑料薄膜，作為防塵措施。有時僅在地面鋪設塑料防塵墊，減小揚塵。這些措施，雖然起到了一定的防塵效果，但受人員出入、設備吊運、GIS組合電器設備室空間較大等影響，安裝環境很難控制，且相關措施沒有統一標準。由于各廠家220kV GIS組合電器的結構及大小差異，小環境凈化系統無法滿足220kV等級GIS組合電器設備的安裝應用要求。因此，針對220kV GIS組合電器設備安裝現場，應采取有效的技術措施，來保證不同作業環境下的技術要求。

發明內容
本實用新型的目的在于提供一種用于室內變電站GIS組合電器設備安裝的防塵潔凈棚，以解決現有技術中防塵棚安裝困難、防塵措施無法滿足潔凈度的問題。

目的，本實用新型采用如下技術方案：
一種用于室內變電站GIS組合電器設備安裝的防塵潔凈棚，包括立方體框架，立方體框架底面的四個角處安裝有萬向輪；立方體框架的左右兩側使用PVC透明簾扣合密封；立方體框架的前后兩側使用窗簾式軟幕簾密封，軟幕簾兩側采用扣合設計；立方體框架的頂棚部分為平面設計，包括四塊遙控開合的柔性幕簾；立方體框架的頂部設有送風管，所述送風管連接空氣凈化機，送風管上設有若干個送風孔。

進一步的，還包括設置在防塵潔凈棚內的顆粒度監測裝置和溫濕度監測儀，顆粒度監測裝置和溫濕度監測儀均分別連接設置在在棚架上LED顯示屏及后臺監控系統。

進一步的，還包括視頻監控系統，視頻監控系統包括設置在防塵潔凈棚內的固定式高清攝像頭和移動式攝像設備，固定式高清攝像頭和移動式攝像設備均與后臺監控系統連接。

進一步的、空氣凈化機包括外殼，所述的外殼的底部設有進風口，頂部設有出風口連接送風管，所述外殼內從上至下依次設有加熱模塊、除濕模塊、高效過濾器、風機和初、中效過濾器。

進一步的、立方體框架包括若干個拼接組裝在一起的獨立框架單元，能夠根據不同尺寸需求，通過增減獨立框架單元數量調節立方體框架的尺寸。

進一步的、立方體框架采用碳素結構鋼Q235B制成。

進一步的、立方體框架頂部的橫梁與立柱之間固定有斜向支撐鋼柱。

進一步的、立方體框架的一側出入口處設置有更衣室及風淋室。

進一步的、立方體框架的安裝對接部位鋪設有地板革。

進一步的、立方體框架的底面與地面之間留有空隙。

本實用新型的有益效果如下：
1、本實用新型防塵潔凈棚可使GIS安裝作業不受外部氣候及環境影響，一次搭建便可完成設備間內所有間隔GIS設備安裝，無需反復拆裝潔凈棚，保障了潔凈空間的可移動性和密閉性；首間隔對接安裝完成后，只需推動棚體，平行移動至下一安裝位置，即可進行下間隔GIS設備的安裝對接；
2、本實用新型防塵潔凈棚的框架結構設計為模塊化的拼接結構，可以通過增減單元模塊數量適應不同大小的安裝空間，極大地提高了GIS設備安裝效率，保證了安裝質量，同時降低了GIS潔凈棚的成本；
3、本實用新型防塵潔凈棚的內部設置監測系統，實施監測棚內的潔凈度，做到實時控制，且能夠保存安裝過程數據，實現了設備安裝過程中環境參數的全程記錄可追溯；
4、本實用新型防塵潔凈棚內的凈化氣流方式為內外雙循環并行凈化模式，且棚頂多相氣流并行，對潔凈棚內空間形成無死角凈化，提高了空氣凈化處理效率，且可保證棚內空氣潔凈度維持穩定；
5、本實用新型防塵潔凈棚的框架橫梁采用斜支撐結構，增加了框架結構的承載能力以及穩定性，避免了框架的變形；
6、本實用新型防塵潔凈棚的頂部設計為可控制開閉的窗型平頂結構，便于吊裝設備，增大了凈化空間，減小了棚體占用空間；
7、本實用新型防塵潔凈棚提高了潔凈棚內空氣凈化處理效率，在保證GIS組合電器設備安裝環境滿足要求的基礎上，實現便捷、高效的構建安裝環境保障系統的目標提高了GIS組合電器安裝環境質量，使GIS組合電器間隔對接作業環境潔凈度達到百萬級。

附說明
構成本申請的一部分的說明書附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：
1、實用新型潔凈棚的立方體框架左視圖；
2、實用新型潔凈棚的立方體框架正視圖；
3、實用新型潔凈棚的立方體框架立體結構示意圖；
4、實用新型潔凈棚的送風管與空氣凈化機的連接圖；
5、實用新型潔凈棚的內的氣流走向示意圖；
6、實用新型潔凈棚的空氣凈化機結構示意圖；

其中：1立方體框架，2萬向輪，3送風管，4空氣凈化機，5送風孔，6斜向支撐鋼柱，41外殼，42進風口，43出風口，44加熱模塊，45除濕模塊，46高效過濾器，47風機，48初效過濾器、中效過濾器。

具體實施方式
下面將參考附圖并結合實施例來詳細說明本實用新型。需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。
以下詳細說明均是示例性的說明，旨在對本實用新型提供進一步的詳細說明。除非另有指明，本實用新型所采用的所有技術術語與本申請所屬領域的一般技術人員的通常理解的含義相同。本實用新型所使用的術語僅是為了描述具體實施方式，而并非意圖限制根據本實用新型的示例性實施方式。

如1～5所示，一種用于室內變電站GIS組合電器設備安裝的防塵潔凈棚，包括立方體框架1，立方體框架1包括若干個拼接組裝在一起的獨立框架單元，能夠根據不同尺寸需求，通過增減獨立框架單元數量調節立方體框架1的尺寸。立方體框架1底面的四個角處安裝有萬向輪2；立方體框架1頂部的橫梁與立柱之間固定有斜向支撐鋼柱6。

立方體框架1的左右兩側使用PVC透明簾扣合密封；立方體框架1的前后兩側使用窗簾式軟幕簾密封，軟幕簾兩側采用扣合設計；立方體框架1的頂棚部分為平面設計，包括四塊遙控開合的柔性幕簾；立方體框架1的頂部設有送風管3，送風管3連接空氣凈化機4，送風管3上設有若干個送風孔5。空氣凈化機4包括外殼41，的外殼41的底部設有進風口42，頂部設有出風口43連接送風管3，外殼內從上至下依次設有加熱模塊44、除濕模塊45、高效過濾器46、風機47和初效過濾器、中效過濾器48。

本實用新型防塵潔凈棚還包括設置在防塵潔凈棚內的顆粒度監測裝置和溫濕度監測儀，顆粒度監測裝置和溫濕度監測儀均分別連接設置在在棚架上LED顯示屏及后臺監控系統；還包括視頻監控系統，視頻監控系統包括設置在防塵潔凈棚內的固定式高清攝像頭和移動式攝像設備，所述固定式高清攝像頭和移動式攝像設備均與后臺監控系統連接。
立方體框架1采用碳素結構鋼Q235B制成。

立方體框架1的一側出入口處設置有更衣室及風淋室。立方體框架1的安裝對接部位鋪設有地板革。立方體框架1的底面與地面之間留有空隙。

下面具體結合本實用新型的具體實施例來做進一步解釋和說明：
1、本實用新型防塵潔凈棚的結構設計
本潔凈棚框架結構設計為可調節式，尺寸參數設定長度范圍為10m～12m，高度范圍為4m～7m，寬度范圍為6m～10m。頂部采用可開閉式平頂頂棚設計。本潔凈棚的框架結構采用模塊化設計，整體結構由多個獨立框架單元拼接而成，可根據不同大小的空間要求，通過增減模塊數量調節框架尺寸；有利于組件搬運，在一定程度上提高了搭建效率。

本潔凈棚選用強度高、剛性好的碳素結構鋼Q235B作為框架材料，在各梁件單元模塊和橫梁的兩端增加斜支撐。保證了結構剛度，大大減小了梁的中部形變。
本潔凈棚采用可移動的棚體設計方案，在每一間隔對接工作部分完成后，利用安裝于四個立柱底部的萬向輪2，將棚體整體移動到下一個對接安裝位置，避免了每個對接位置的重復性搭建，到達對接位置后，可通過固定裝置將萬向輪2鎖死，以保證棚體的整體穩定性，大大提高了GIS組合電器的對接安裝效率。

2、潔凈棚封閉形式的選擇
本潔凈棚將立方體框架1整體密閉形式設計為側裝部分、縱向部分和頂棚部分三個組成單元，并分別設置成不同的空間密閉形式。
側裝部分與GIS組合電器間隔垂直，為保證內部環境的透光性，此部位以PVC透明簾扣合密封。以0.5m*4m的長方形透明簾扣合組成，采用PVC透明簾扣合密封的優點是同時保證了系統內部環境的透光性。

縱向部分是與GIS組合電器間隔平行的大跨度部分，此處的密封形式選擇，既要保證不同GIS組合電器形式穿過時的密封性，也要兼顧系統移動時的方便高效。因此,本部分采用分片窗簾式軟幕簾設計，單片幕簾寬度為1m，幕簾兩側采用扣合設計，可實現兩片幕簾的封閉連接。當系統需要穿越GIS組合電器艙室時，將其置于兩片幕簾之間，其余部位用扣合密封。
本潔凈棚的頂棚部分為平面設計，由4塊可以遙控開合的柔性幕簾組成，此設計方式為天吊的使用提供了條件，并且在不使用天吊時，做到完好密封。4塊幕簾可分別遙控操作，使天吊可在施工區域內有更廣的使用空間。

3、防塵潔凈棚的原理及使用方法：
(1)空氣凈化系統氣流組織形式的設計
本實用新型空氣凈化系統通過室內氣流循環產生的微正壓，使防塵棚內空氣可通過下部及側縫間隙流動到系統外部，從而達到抑制系統外灰塵的目的。送風系統采用多向疊加氣流組織形式，由上部送風管3在凈化空間內部形成微正壓，潔凈棚內氣流從空間底部及側縫排出，可以保持棚內環境始終處于潔凈狀態。

(2)空氣凈化裝置設計
送風管3可折疊，可拆，送風管3材質選用具有耐褶皺抗拉性能的新型復合材料，其具有抗褶皺、質量小、耐磨、易清理等特點。凈化設備集成一體化，安裝于潔凈棚底部水平框架處，可以隨潔凈棚同步移動，保證了凈化設備穩定性，無傾倒風險。空氣凈化機4采用變電站內常用的220V交流電源。

4、系統相關環境監控措施
(1)系統安裝環境監測系統
為保證防塵棚內環境符合組合電器安裝條件，在防塵棚內配置了顆粒度監測裝置、溫濕度監測儀及視頻監控系統，以實現對棚內環境的實時監測。顆粒度監測裝置及溫濕度監測儀的采集數據將在棚架上LED顯示屏上實時顯示，同時將上述數據同步傳輸至后臺系統，實現了對現場數據的實時監控和歷史記錄。視頻監控系統由固定式高清攝像頭和移動式攝像設備構成，其中，固定式高清監控攝像頭分辨率為25fps(1920*1080)，用于監控棚內人員活動、設備狀況及棚內的安裝環境變化。移動式攝像設備數碼相機像素500萬，動態有效像素達到200萬像素(16:9)，用于對安裝對接部位的影像資料記錄，所有數據均保存至后臺系統硬盤，實現了安裝全程可追溯。

(2)人員及外部環境保障措施
為避免工作人員將外部粉塵帶入潔凈空間內部，在棚體側面出入口處設置了更衣室及風淋室。所有進入場內的工作人員需在更衣室內更換全防護式潔凈服并穿鞋套。再進行風淋除塵后，方可進入潔凈空間內。同時，在主要安裝對接部位地面鋪設地板革，進一步減少地面揚塵的影響。

本實用新型在為不同廠家、不同電壓等級及規格的GIS組合電器設備提供定制化的安裝環境的同時，打破了現場場地環境的限制，實現就地化安裝。為滿足凈化效果達到百萬級凈化水平，并針對GIS組合電器安裝環境的特點，將傳統凈化室密封結構進行改造。整體密封結構分為側面、頂棚及縱向三個部分。側裝部分采用硬質陽光板在保證整體強度的同時也確保了系統內部的透光性；頂棚結構采用電動柔性帷幕，滿足了GIS組合電器室跨距要求；縱向部分采用了磁性按扣設計，便于人員通過的同時保證了GIS組合電器艙的整體密封性。本實用新型潔凈棚拆卸組裝便捷，可以根據室內空間大小，通過增減框架模塊數量改變潔凈棚尺寸，便于不同場地條件下的應用，可重復利用等特點，潔凈棚頂部設計為可控制開閉的窗型平頂結構，便于吊裝設備，棚體框架橫梁部分采用斜支撐結構增加框架結構的承載能力以及穩定性。本實用新型采用一體化的空氣凈化處理裝置，節約設備空間和成本，凈化氣流方式為內外雙循環并行凈化模式，且棚頂多相氣流并行，對潔凈棚內空間形成無死角凈化，提高了空氣凈化處理效率。
